В 2026 году в развитии стандарта IEC 61850 произошло важное событие: была вынесена на голосование новая структура модельных документов серии IEC 61850-7-xxx.
Речь идёт не о замене IEC 61850 каким-то новым стандартом, а о перестройке той части, которая раньше в основном была сосредоточена в IEC 61850-7-4: логических узлов, объектов данных и их распределения по тематическим документам.
Важно уточнить: Common Data Classes / CDC при этом не «переезжают» в эти новые документы. Они остаются предметом IEC 61850-7-3, который определяет общие классы данных и связанные структуры, используемые при построении моделей IEC 61850. Новые документы серии 7-xxx относятся к классам логических узлов и соответствующим объектам данных и их распределению по прикладным частям стандарта.
Какие документы были вынесены на CDV
13 февраля 2026 года были опубликованы семь документов IEC 61850-7-xxx для CDV-комментариев. Публичное комментирование было открыто до 10 апреля 2026 года.
В этот пакет вошли:
IEC 61850-7-4 ED3
Communication networks and systems for power utility automation -
Part 7-4: Basic communication structure -
Compatible logical node classes and data object classes -
Core
IEC 61850-7-40 ED1
Communication networks and systems for power utility automation -
Part 7-40: Basic communication structure -
Compatible logical node classes and data object classes -
Common part
IEC 61850-7-43 ED1
Communication networks and systems for power utility automation -
Part 7-43: Basic communication structure -
Compatible logical node classes and data object classes -
Primary equipment
IEC 61850-7-44 ED1
Communication networks and systems for power utility automation -
Part 7-44: Basic communication structure -
Compatible logical node classes and data object classes -
Instrument transformers
IEC 61850-7-400 ED1
Communication networks and systems for power utility automation -
Part 7-400: Basic communication structure -
Compatible logical node classes and data object classes -
Substation automation
IEC 61850-7-401 ED1
Communication networks and systems for power utility automation -
Part 7-401: Basic communication structure -
Compatible logical node classes and data object classes -
Protection
IEC 61850-7-440 ED1
Communication networks and systems for power utility automation -
Part 7-440: Basic communication structure -
Compatible logical node classes and data object classes -
Power quality metering

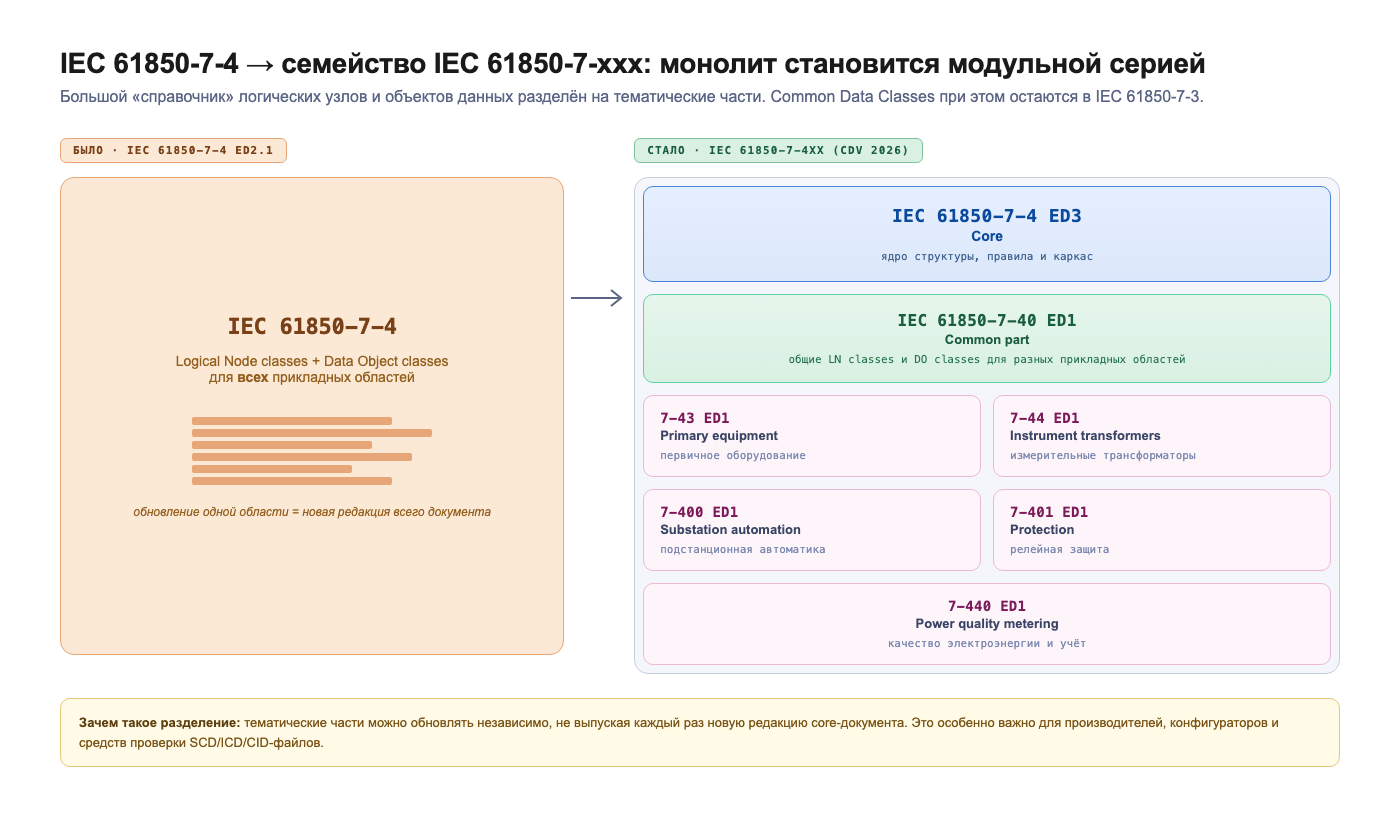

То есть вместо одного крупного документа IEC 61850-7-4 формируется более модульная структура: ядро, общая часть и отдельные тематические документы для первичного оборудования, измерительных трансформаторов, подстанционной автоматики, релейной защиты и качества электроэнергии.
Голосование уже завершилось
Публичные комментарии по документам принимались до 10 апреля 2026 года, а CDV-голосование национальных комитетов завершилось 8 мая 2026 года.
По публичным карточкам проектов документы находятся на стадии 40.60 — Close of voting / Enquiry results established, то есть голосование закрыто, а результаты направлены в технический комитет для дальнейшей обработки.
Это не означает, что стандарты уже опубликованы как окончательные международные стандарты. На этой стадии результаты голосования и полученные комментарии должны быть обработаны техническим комитетом. После этого документ переходит к следующим стадиям процесса подготовки финального текста.
Корректная формулировка текущего статуса:
CDV-голосование по новым документам IEC 61850-7-xxx завершилось 8 мая 2026 года. Документы прошли стадию голосования и находятся на этапе обработки результатов и комментариев. Окончательными опубликованными международными стандартами они пока не являются.
Что такое prEN IEC 61850-7-xxx
В европейских каталогах эти документы могут отображаться как prEN IEC 61850-7-4:2026, prEN IEC 61850-7-43:2026 и так далее.
prEN означает Draft of a European Standard, то есть проект европейского стандарта. Это не отдельная независимая версия IEC 61850, а европейская проектная стадия документа в системе CENELEC.
Упрощённо:
IEC CDV
→ международный проект IEC на стадии Committee Draft for Vote
prEN IEC
→ европейский проект будущего EN IEC-документа
Поэтому в отраслевых материалах можно встретить оба обозначения, но важно понимать их процедурный смысл.
Что именно меняется
До сих пор ключевым документом для описания логических узлов и объектов данных был IEC 61850-7-4. Он определял информационную модель устройств и функций, в том числе классы логических узлов и соответствующие объекты данных.
Теперь структура меняется. Большой модельный документ разделяется на несколько тематических частей.
В описании prEN IEC 61850-7-43:2026 указано, что структура IEC 61850-7-4 Edition 2.1 изменена на несколько частей — 7-4, 7-4n и 7-4nn. Это сделано для того, чтобы можно было обновлять отдельные части без необходимости каждый раз выпускать новую редакцию core-документа.
Иными словами, IEC 61850-7-4 перестаёт быть одним большим «справочником» для всех таких моделей. Вместо этого появляется семейство более специализированных документов.
flowchart LR
subgraph FUNC["Прикладная область / функция в проекте"]
F1["🔌 Первичное оборудование"]
F2["📐 Измерительные трансформаторы"]
F3["🏗️ Подстанционная автоматика"]
F4["⚡ Релейная защита"]
F5["📊 Качество электроэнергии<br/>и учёт"]
F6["🧩 Общие элементы модели"]
end
subgraph DOCS["IEC 61850-7-xxx (CDV 2026)"]
direction TB
CORE["<b>IEC 61850-7-4 ED3</b><br/>Core · правила и каркас"]
COMMON["<b>IEC 61850-7-40 ED1</b><br/>Common part"]
D43["IEC 61850-7-43 ED1<br/>Primary equipment"]
D44["IEC 61850-7-44 ED1<br/>Instrument transformers"]
D400["IEC 61850-7-400 ED1<br/>Substation automation"]
D401["IEC 61850-7-401 ED1<br/>Protection"]
D440["IEC 61850-7-440 ED1<br/>Power quality metering"]
end
CDC["📚 <b>Common Data Classes</b><br/>остаются в IEC 61850-7-3<br/>(SPS, DPS, INS, MV, CMV, ACT, ACD, ...)"]
F1 --> D43
F2 --> D44
F3 --> D400
F4 --> D401
F5 --> D440
F6 --> COMMON
D43 -. использует .-> CDC
D44 -. использует .-> CDC
D400 -. использует .-> CDC
D401 -. использует .-> CDC
D440 -. использует .-> CDC
COMMON -. использует .-> CDC
CORE --- COMMON
CORE --- D43
CORE --- D44
CORE --- D400
CORE --- D401
CORE --- D440
style CORE fill:#E3F2FD,stroke:#42A5F5,color:#0D47A1
style COMMON fill:#E8F5E9,stroke:#67C23A,color:#1B5E3F
style D43 fill:#FBE9E7,stroke:#E64A19,color:#BF360C
style D44 fill:#FBE9E7,stroke:#E64A19,color:#BF360C
style D400 fill:#FBE9E7,stroke:#E64A19,color:#BF360C
style D401 fill:#FBE9E7,stroke:#E64A19,color:#BF360C
style D440 fill:#FBE9E7,stroke:#E64A19,color:#BF360C
style CDC fill:#FFF8E1,stroke:#E6A23C,color:#7A5418
style F1 fill:#F4F6FB,stroke:#9aa6c8,color:#3a4566
style F2 fill:#F4F6FB,stroke:#9aa6c8,color:#3a4566
style F3 fill:#F4F6FB,stroke:#9aa6c8,color:#3a4566
style F4 fill:#F4F6FB,stroke:#9aa6c8,color:#3a4566
style F5 fill:#F4F6FB,stroke:#9aa6c8,color:#3a4566
style F6 fill:#F4F6FB,stroke:#9aa6c8,color:#3a4566
Что будет в IEC 61850-7-4 ED3 Core и IEC 61850-7-40 ED1 Common part
В новой структуре модельных документов IEC 61850 важно различать две части: IEC 61850-7-4 ED3 Core и IEC 61850-7-40 ED1 Common part.
На первый взгляд оба названия звучат похоже: «ядро» и «общая часть». Но их роль различается.
IEC 61850-7-4 ED3 Core
= ядро новой структуры модельных документов
IEC 61850-7-40 ED1 Common part
= общие логические узлы и объекты данных, применимые в разных прикладных областях
IEC 61850-7-4 ED3 Core
IEC 61850-7-4 ED3 Core становится базовой частью новой структуры IEC 61850-7-4xx.
Если раньше IEC 61850-7-4 воспринимался как один большой модельный документ с логическими узлами и объектами данных, то в Edition 3 он получает роль Core — ядра, вокруг которого строятся остальные тематические части.
Именно 7-4 Core задаёт общую основу для семейства документов:
IEC 61850-7-4 Core
IEC 61850-7-40 Common part
IEC 61850-7-43 Primary equipment
IEC 61850-7-44 Instrument transformers
IEC 61850-7-400 Substation automation
IEC 61850-7-401 Protection
IEC 61850-7-440 Power quality metering
Главная идея такой структуры — отделить базовую модельную основу от прикладных областей. Это позволяет развивать отдельные тематические документы без необходимости каждый раз пересматривать весь IEC 61850-7-4 как единый большой документ.
Иными словами, IEC 61850-7-4 ED3 Core — это не очередной тематический каталог для одной области применения, а центральная часть новой модульной архитектуры IEC 61850-7-4xx.
IEC 61850-7-40 ED1 Common part
IEC 61850-7-40 ED1 Common part — это отдельный документ для общих элементов, которые используются в разных прикладных частях IEC 61850.
Если документы вроде IEC 61850-7-401 Protection или IEC 61850-7-43 Primary equipment относятся к конкретным функциональным областям, то IEC 61850-7-40 Common part собирает общие классы логических узлов, не привязанные только к одной прикладной области.
Проще говоря:
IEC 61850-7-401
= модели для функций релейной защиты
IEC 61850-7-43
= модели для первичного оборудования
IEC 61850-7-44
= модели для измерительных трансформаторов
IEC 61850-7-40
= общие модели, применимые в разных областях
Таким образом, 7-40 Common part выполняет роль общего модельного слоя, который используется различными прикладными частями IEC 61850-7-4xx.
Важное уточнение про классы данных
В названиях новых документов используется формулировка:
Compatible logical node classes and data object classes
Здесь важно не путать data object classes и Common Data Classes.
Common Data Classes остаются предметом IEC 61850-7-3. Именно IEC 61850-7-3 определяет такие классы, как SPS, DPS, INS, MV, CMV, ACT, ACD и другие. Эти Common Data Classes затем используются в IEC 61850-7-4 для определения compatible dataObject classes.
А документы IEC 61850-7-4 / 7-40 / 7-401 / 7-43 / 7-44 / 7-400 / 7-440 определяют состав и семантику логических узлов и объектов данных.
Пример:
Logical Node: PDIS
Data Object: Op
Common Data Class: ACT
В этом примере:
PDIS и Op
→ область IEC 61850-7-4xx
ACT
→ область IEC 61850-7-3
Поэтому корректная формулировка такая:
Новые документы IEC 61850-7-xxx относятся к логическим узлам, объектам данных и их распределению по тематическим модельным частям. Common Data Classes остаются в IEC 61850-7-3.
Это не вся серия IEC 61850-7-x
Важно не путать: эти семь документов — не вся серия IEC 61850-7-x.
Базовая структура серии 7 остаётся шире:
IEC 61850-7-1 — базовые принципы и модели;
IEC 61850-7-2 — ACSI, абстрактные коммуникационные сервисы;
IEC 61850-7-3 — Common Data Classes;
IEC 61850-7-4 / 7-xxx — логические узлы и объекты данных.
То есть изменения касаются прежде всего модельной части, связанной с логическими узлами и объектами данных, а не всей серии IEC 61850-7.
Кроме того, модельные части серии 7-4xx существовали и раньше. Например, IEC 61850-7-410 применяется для гидроэлектростанций, а IEC 61850-7-420 — для распределённых энергетических ресурсов. Новая структура продолжает эту логику тематического разделения моделей.
Вывод
Публикация и завершение CDV-голосования по семи модельным документам IEC 61850-7-xxx показывает, что стандарт продолжает эволюционировать от монолитного описания моделей к более гибкой и тематически разделённой структуре.
